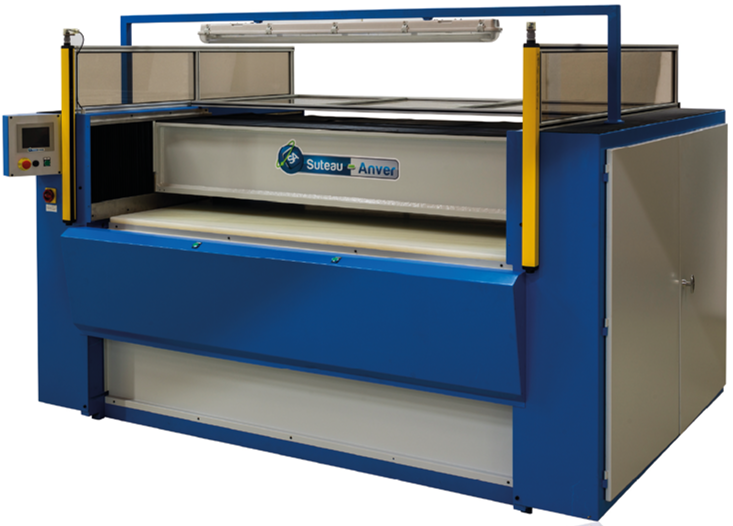

Prasa wykrawająca z wycofywaną głowicą – Model PTMV
Nadzwyczajna wydajność tej prasy o sztywnej konstrukcji, zaprojektowanej specjalnie do cięcia wszelkich materiałów niemetalowych, jest rezultatem wbudowanych w nią układów hydraulicznych.
Pozioma głowica ruchoma porusza się do przodu i wstecz przy każdej operacji cięcia na siłowniku hydraulicznym, pozostawiając cały obszar cięcia dostępnym i umożliwiając operatorowi ustawienie matrycy i wyjęcie wykroju. Opcjonalnie, jeśli jest to wymagane, matryca może być przymocowana do powierzchni bgłowicy. W takim przypadku operator tylko zbiera wycięte wykroje. Innymi słowy, na tej maszynie wykrojniki mogą być usytuowane na głowicy lub na podnoszonym stole. Odległość powrotu belki jest regulowana na dotykowym ekranie w odstępach co 100 mm (z możliwością ustawiania). Stół podnosi się pionowo, aby docisnąć materiał do głowicy, gdy ta znajduje się w położeniu wysuniętym.
Łatwość obsługi prasy wykrawającej z wycofywaną głowicą, uzyskana dzięki interfejsowi w formie ekranu dotykowego, zapewnia dużą wydajność, minimalne wymagania konserwacyjne oraz bezpieczeństwo operatorów produkcji.
Dane techniczne
| Zasilanie elektryczne : | 400 V trójfazowe + p. neutralny + uziemienie 50hz |
| Prędkość belki w ruchu do przodu i wstecznym : | 56 m/mn |
| Dokładność zatrzymywania belki : | +/-10 mm |
| Prędkość dosuwu : | 167 mm/s nieregulowana |
| Prędkość cięcia : | 22 mm/s nieregulowana |
| Prędkość otwierania : | 198 mm/s nieregulowana |
| Skok : | 70 mm |
| Prześwit pomiędzy stołem i belką (bez wykrojnika I bez bloku) : |
110 mm bez bloku |
| Wysokość obszaru roboczego : | 940 mm |
Użyteczny obszar roboczy i moc cięcia :
- 1000 x 500 mm przy 25 ton
- 1600 × 600 mm przy 40 ton
- 2000 × 800 mm przy 70 ton
- 2000 × 900 mm przy 100 ton
Wiele opcji dostępnych na zamówienie
- Materiał pobierany układem dwóch rolek
- Podawanie materiału chwytakami
- Uchwyt rolek (od 1 do 8 lub więcej na zamówienie)
- Programowany posuw materiału za pomocą pedału
- Oświetlenie z regulowanym natężeniem
- Uchwyt wykrojnika nad głowicą
- Uchwyt wykrojnika pod głowicą
- Maszyna bez przedniej osłony
- 3 wstępnie zarejestrowane opcje korekty cięcia
- Osłona dźwiękochłonna
- Malowanie wg kolorystyki RAL
Dostępne wersje
Zgodność z normami WE ; zasilanie trójfazowe.
